底部單缸圓錐破碎機簡介：

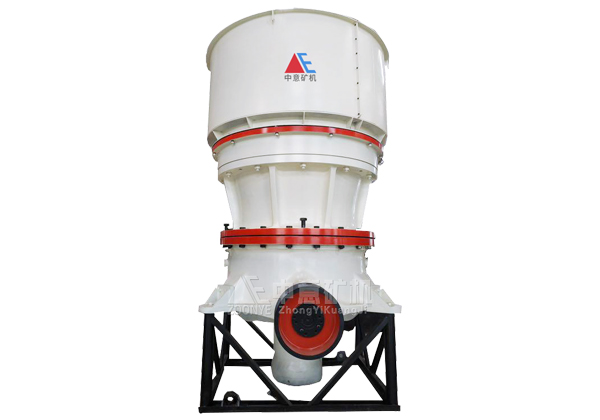

硬石克星-底部單缸圓錐破碎機

???? ? ?單缸液壓圓錐破碎機不僅可靠性高，而且破碎效率高、運行成本低，適合破碎堅硬、中等硬度以上的各種物料。多種可選擇的腔型，破碎效率高，生產成本低，調整維修方便，產品粒型呈立方形，可以廣泛地應用于中碎，細碎及超細碎作業當中。

底部單缸圓錐破碎機可處理百余種高硬度石頭

底部單缸圓錐破碎機特點：

???? ? ?1、機器主軸上下兩端均有支撐，加上與層壓原理相適應的特殊破碎腔形，使該機具有更高的破碎效率。

???? ? ?2、在將破碎沖程、破碎速度以及破碎腔形狀的組合設計，產量相比老式圓錐破高35-60%；

???? ? ?3、采用特有的破碎腔形狀以及層壓破碎原理，成品中立方體高，針片狀石子減少，粒級更為均勻；

???? ? ?4、結構簡單而緊湊，性能穩定，不易故障，維修方便快捷。

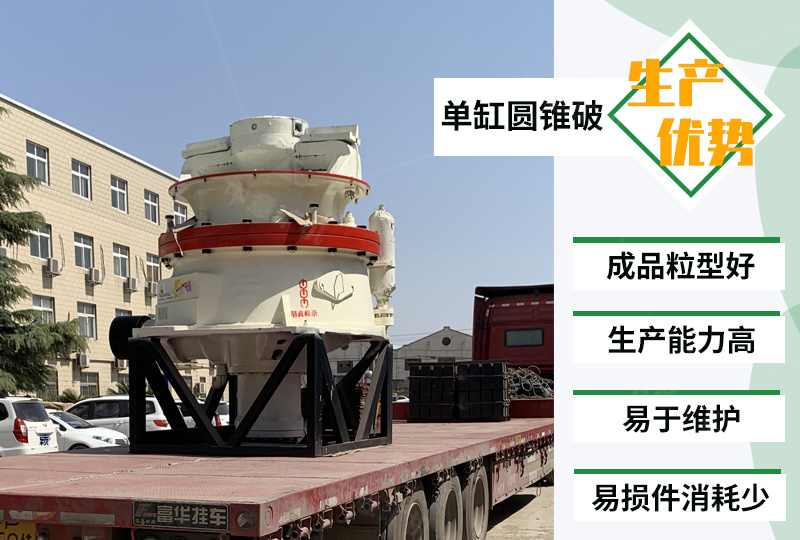

單缸圓錐破優勢：生產能力高、成品粒型較好

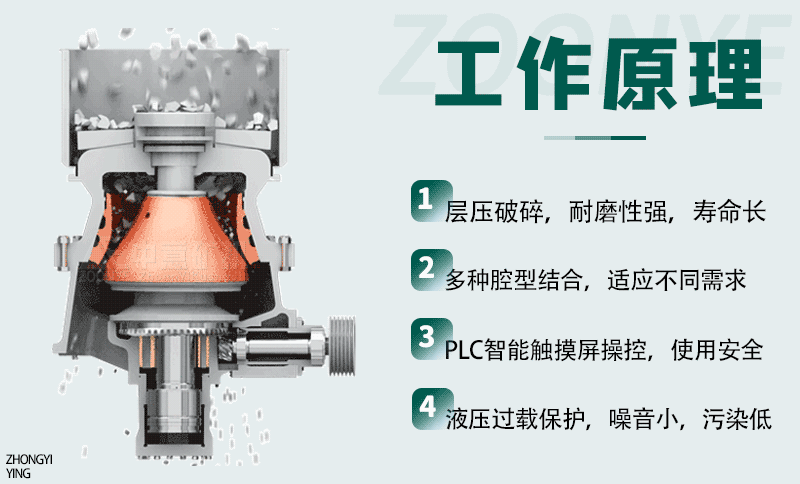

底部單缸圓錐破碎機工作原理：

單缸圓錐破采用過鐵保護裝置，易損件消耗少

???? ? ?單缸液壓圓錐破碎機在工作時電動機的旋轉帶動皮帶輪、傳動軸和圓錐部在偏心套的迫動下作旋擺運動，從而使破碎壁時而靠近又時而離開固裝在上架體上的軋白壁表面，使礦石在破碎腔內不斷受到?jīng)_擊被破碎，破碎的物料從下部排出。從操作面板就能準確設定和調整排料口大小，也可以從操作面板通過幾個按鈕即能自動完成磨損件的磨損量補償。由于采用了單缸的機械結構，整個機型十分緊湊，大量減少了油管油路和外掛調節結構。

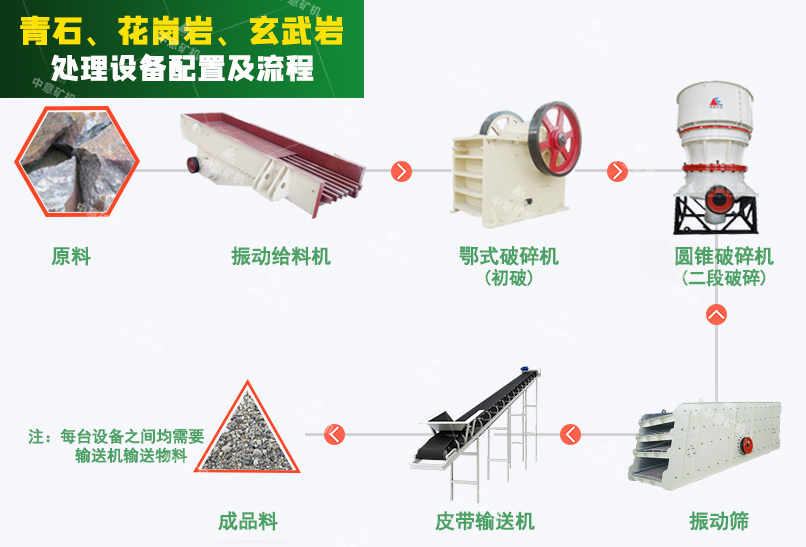

青石、花崗巖、玄武巖破碎設備配置及流程圖

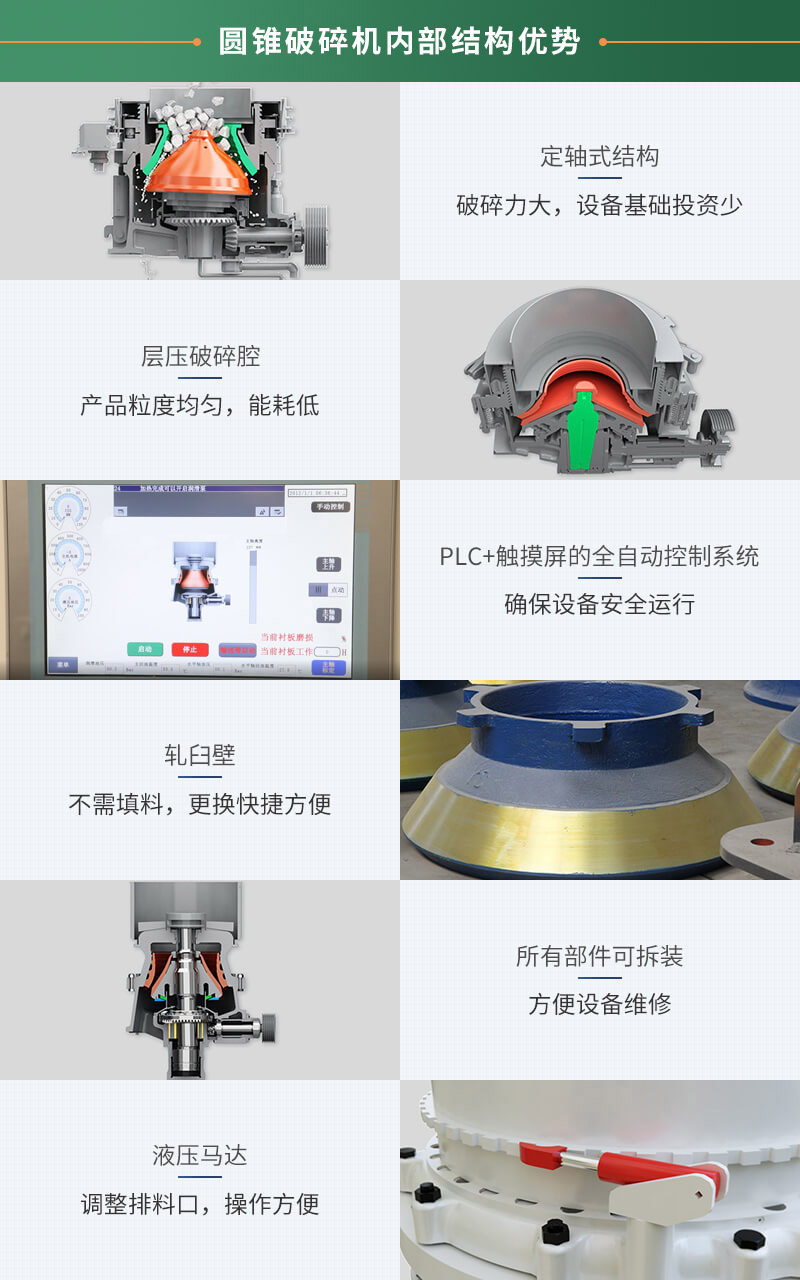

單缸圓錐破內部結構細節圖

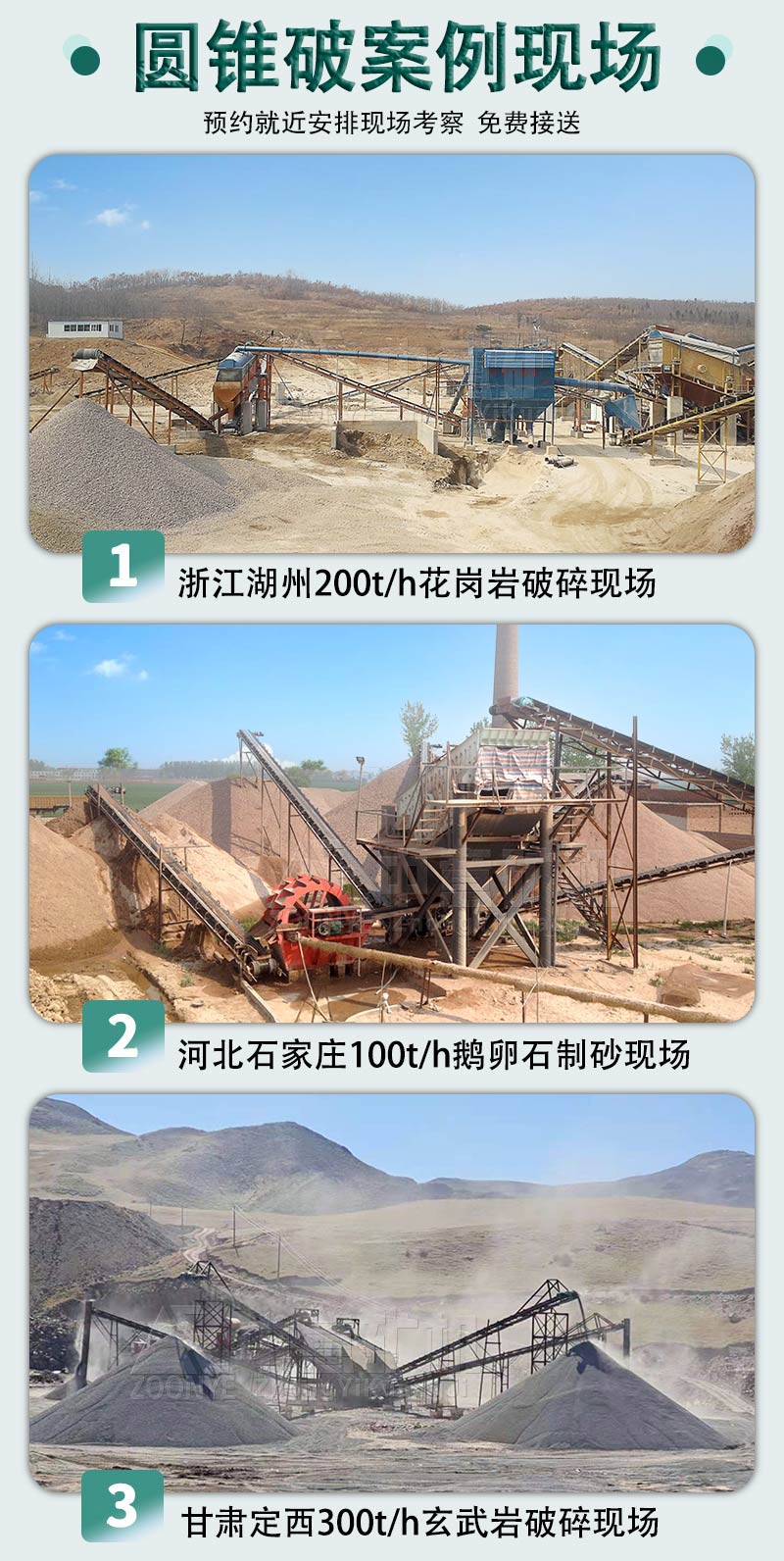

單缸圓錐破案例現場

底部單缸圓錐破碎機技術參數：

型號	腔型	沖程	排料口調整范圍	處理能力(t/h)	電機功率	給料口尺寸	外形尺寸
GP100	中碎S	16	20-45	80-175	75-90	200-250	1300×1400×2328
		20	25-45	120-215
		25	30-40	185-230
	中細碎	16	8-25	40-95	75-90	40-150	1300×1400×2038
		20	8-20	50-105
		25	10-20	55-120
GP200	中碎S	18	25-50	110-260	110-160	250-330	1735×1448×2461
		25	30-45	170-280
		32	35-45	230-350
	中細碎	18	8-35	60-200	110-160	40-210	1735×1448×2154
		25	10-30	90-210
		32	15-25	140-220
		40	20-25	200-240
GP300	中碎S	18	25-50	170-295	132-250	280-380	1860×1700×2546
		25	30-50	220-350
		32	35-45	360-440
		40	40-45	160-530
	中細碎	25	8-35	100-260	200-250	40-260	1860×1700×2181
		32	10-35	110-330
		40	10-30	150-355
GP500S	中碎S	18	45-75	300-550	200-355	380-500	2300×2108×3227
		25	50-75	500-800
		32	50-70	650-950
		40	60-65	900-1050
GP550	中細碎	25	10-40	140-370	250-355	50-300	2300×2113×2771
		32	15-40	230-450
		40	15-35	290-510

注：如果在手機上瀏覽，請向左右滑動
